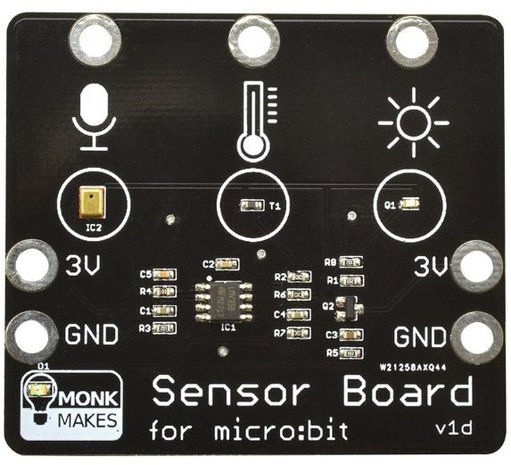

Met het Sensor Board kunt u geluidsniveaus, temperatuur en lichtniveaus detecteren. Het is voorzien van ringpad-aansluitingen voor gebruik met krokodilklemmen en maakt het eenvoudig om op het bord een micro:bit aan te sluiten.
Geluidsniveau: het detecteert het geluidsniveau met een MEMs, wat een microfoon op een chip is die ook een voorversterkercircuit heeft. Vervolgens kunt u het plotgrafiekblok in de Microsoft MakeCode-editor gebruiken om het resultaat van de microbits-LED-matrix weer te geven.
Temperatuurniveau: De temperatuuruitvoer van het bord is een spanning die de temperatuur aangeeft. Dit wordt dan gemeten met behulp van een analoge ingang op de micro:bit. Als u uw temperaturen in Fahrenheit wilt, vermenigvuldig dan de temperatuur in graden C met 9, deel het resultaat door 5 en voeg vervolgens 32 toe.
Lichtniveau: de lichtsensor gebruikt een fototransistor om het lichtniveau te meten en produceert een uitgangsspanning die toeneemt naarmate het lichtniveau toeneemt.
Het heeft 3V- en GND-connectoren aan beide kanten van het bord, die het mogelijk maken om een ​​ander bord van stroom te voorzien, zoals het relaisbord of het Powered Speaker Board.
Kenmerken:
- 3V- en GND-verbindingen kunnen aan beide kanten worden gemaakt en u kunt een tweede bord van stroom voorzien, zoals het Relay Board of Speaker
- Bescherming tegen omgekeerde polariteit
- Alle drie de sensoren zijn analoog en kunnen met krokodillenklemmen worden verbonden met de pennen P0, P1 en P2
- Detecteert geluidsniveau met een MEMs (microfoon op een chip) en een voorversterker
- Gebruikt een thermistor om de temperatuur te meten
- Lichtniveaudetectie met een fototransistor (0 tot 1023)
Werkt met micro:bit V1 & V2
