Dit bord biedt een verscheidenheid aan sensoringangen en aansluitpunten voor de micro:bit (V1 & V2) en biedt de mogelijkheid om uitgangen te regelen voor apparaten zoals een waterpomp, ventilator, servo of verwarmingselement. Dit maakt het ideaal voor feedbackcontrolesystemen.
De micro:bit wordt rechtstreeks in het bord geplaatst via een geïntegreerde randconnector. De micro:bit kan dan de invoer uitlezen van de ingebouwde BME 280 omgevingstemperatuur-, barometrische druk- en vochtigheidssensor en ook de realtime klok. Er is een ingebouwde piezo-zoemer, 2 x 1A-uitgangen (ideaal voor een waterpomp, verwarmingspads of ventilator), 3 status ZIP-LED's, een ZIP LED-uitbreidingsconnector en servo-uitgang. Daarnaast zijn er 3 micro:bit-pinnen uitgebroken voor croc-clip-verbindingen als verdere in- en uitgangen, samen met pads voor 3V en GND.

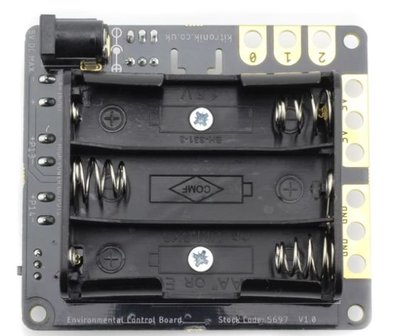

Stroom wordt geleverd via de ingebouwde 3xAA-batterijhouder of de 2,1 mm DC-aansluiting. Er is een aan / uit-schakelaar om de stroomtoevoer naar het bord te regelen en er is een groene LED om aan te geven wanneer het bord is ingeschakeld. Het bord produceert ook een gereguleerde 3V-voeding die in de randconnector wordt gevoerd om de geplaatste micro:bit van stroom te voorzien, waardoor de noodzaak om de micro:bit afzonderlijk van stroom te voorzien, niet meer nodig is.
Het bord heeft ook een ingang voor zonnecellen en laadt oplaadbare batterijen op als deze in de batterijhouder aan boord worden geplaatst. Hernieuwbare energie wordt steeds belangrijker en dit bord kan worden gebruikt om groenere manieren te illustreren om de gewenste resultaten te behalen.
Het bord kan worden gecodeerd met de MakeCode-editor en heeft een set aangepaste blokken om het werk zo eenvoudig mogelijk te maken. Er zijn blokken voor het lezen van invoer en voor het besturen van extra apparaten zoals een pomp. Dit kan worden toegevoegd via de functie Extensies.
Het bord kan worden gecodeerd zonder onze aangepaste blokken te gebruiken in de MakeCode Blocks, Javascript en Python-werkruimten. Codering voor enkele van de functies van het bord, bijv. I2C vereist een diepgaande kennis waardoor het vooral geschikt is voor de meer gevorderde gebruiker.
Kenmerken:
- Bouw geautomatiseerde systemen die reageren op veranderingen in de omgeving, zoals plantbewatering en greenhouse systemen.
- Het is compatibel met zowel micro:bit V1 als V2.
- Het bord heeft een aantal sensoringangen die kunnen worden gecodeerd om de uitgangen van het bord te besturen.
- Er is een BME 280-omgevingstemperatuur-, luchtdruk- en vochtigheidssensor aan boord en een aparte Real-Time Clock (RTC).
- Het bord heeft ook een ingebouwde piezo-zoemer, 2 x 1A-uitgangen (ideaal voor een waterpomp, verwarmingspads of ventilator), 3 status ZIP-LED's, een ZIP LED-uitbreidingsconnector en servo-uitgang. Daarnaast zijn er 3 micro:bit-pinnen uitgebroken voor croc-clip-verbindingen als verdere in- en uitgangen, samen met pads voor 3V en GND.
- Het kan worden gevoed via de ingebouwde 3xAA-batterijhouder of de 2,1 mm DC-aansluiting, en het vermogen kan worden geregeld via de aan / uit-schakelaar met een aangrenzende LED-indicator.
- Er is ook een zonnecel-ingang die kan worden gebruikt in combinatie met oplaadbare batterijen.
- Het bord produceert een gereguleerde 3V-voeding voor het voeden van de micro:bit via de randconnector i / o-aansluitingen.
- Codeer het met MakeCode. Het heeft aangepaste blokken gemaakt om het coderen van het bord zo eenvoudig mogelijk te maken, waardoor activiteiten voor jongere studenten mogelijk worden.
Deze aangepaste blokken zijn optioneel, het bord kan zonder deze worden gecodeerd in de blokken, JavaScript en Python-editors. Activiteiten openstellen voor diegenen die meer uitdaging vereisen.
- Dit bord is ook verkrijgbaar als onderdeel van de Smart Greenhouse Kit.
